Měření deformací a malých posuvů objektů bylo diskutováno již v kap. 9.1, kap. 9.2 a kap. 9.3, kde je popisováno experimentální zařízení pro taková měření. V následujícím textu jsou uvedeny některé další zajímavé příklady z této oblasti vizualizace a měření, jako měření tepelných deformací, měření mechanických deformací zubních protéz a příklad aplikace holografické interferometrie v oblasti nedestruktivní defektoskopie.
Na obr. 9-7 jsou uvedené holografické interferogramy tepelných deformací povrchů dvou strojních součástek ve tvaru kvádru. Součástky byly navrtány shora (na obrázku vlevo je vidět vrták) a pak byla provedena první expozice. Po pěti minutách, kdy se součástky postupně ochlazovaly přirozenou konvekcí, byla provedena druhá expozice. Po vyvolání fotografických desek se na površích objektů objevily interferenční proužky tepelných deformací povrchů. Na obrázku vlevo jsou proužky rozdělené rovnoměrně, jelikož součástka je z duralu, který má velkou tepelnou vodivost, a proto se teplo rozvedlo do celé součástky rovnoměrně. Na obrázku vpravo jsou proužky v místě navrtání husté, jelikož součástka je z textgumoidu, který má malou tepelnou vodivost, a proto se teplo nestačilo rozvést do celé součástky rovnoměrně. Znalost deformací povrchu součástek po obrábění je důležitá pro rozhodování o možnosti aplikace dalších obráběcích operací.
Obr. 9-7 Tepelné deformace duralu (vlevo) a textgumoidu (vpravo) – Liška, Pavelek [6-15]

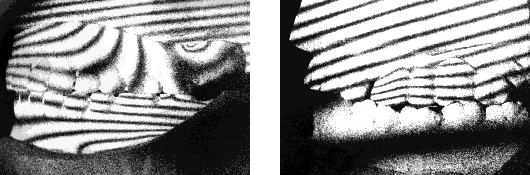

Obr. 9-8 Deformace snímací zubní protézy (vlevo) a pevného zubního můstku (vpravo) – Pavelek [6-12]
Na obr. 9-8 jsou uvedeny příklady mechanických deformací zubních protéz při skusu. Z obrázku vlevo je zřejmé, že snímací zubní protéza má zřejmě špatný kontakt s horní čelisti (vpravo nahoře), kde jsou hustší proužky kolem místa kontaktu. Z obrázku vpravo je pak vidět, že pevný zubní můstek čtyř zubů se vlivem skusu mírně zkrucuje. Tento zkrut se projevuje hustší osnovou proužků na můstku, vzhledem k osnově proužků na horní čelisti, která je rovnoměrně posunutá.

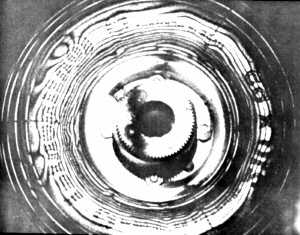

Na obr. 9-9 je holografický interferogram relativních deformací povrchu pneumatiky mezi dvěma stavy s různými vnitřními přetlaky. Jedná se vlastně o nedestruktivní defektoskopii pláště, kdy místa hustších interferenčních proužků odhalují místa vnitřních vad pneumatiky, projevujících se lokálními deformacemi povrchu. Interferogram byl pořízen na speciálním holografickém zařízení firmy Rottenkolber Holo-System [7-19], určeném přímo pro výstupní kontrolu pneumatik.
Obr. 9-9 Mechanické deformace pneumatiky (nedestruktivní defektoskopie) [7-19]
