Shearing interferometr je poměrně jednoduché zařízení (viz kap. 13.6), pomocí kterého je možné snadno získat interferogramy nehomogenit v transparentních objektech. Na rozdíl od všech ostatních interferometrů pro výzkum transparentních objektů lze pomocí Shearing interferometru efektivně vyhodnocovat především diference dvojrozměrných nehomogenit. Jedná se vždy o diference ve směru, který je dán směrem vzájemného posunutí interferujících svazků, vzniklých rozdělením deformovaného předmětového svazku.
Typické interferogramy teplotního pole v okolí vyhřívaného horizontálního válce při přirozené konvekci ve vzduchu, získané pomocí Shearing interferometru, jsou uvedeny na obr. 13-17. Válec o průměru 19 mm, délce 200 mm a teplotě 67 °C je umístěn v relativně klidném prostředí o teplotě 27 °C. Na fotografiích je patrný zdvojený obraz válce, ze kterého lze usuzovat na vzájemné posunutí interferujících svazků. Na obrázku vlevo jsou svazky posunuty horizontálně, což značí, že interferenční proužky jsou přibližně místa stejných diferencí indexu lomu ve směru horizontálním. Jelikož ve spodní části válce je zřejmě nulová diference teploty u povrchu ve směru horizontálním a tím za konstantního tlaku je nulová i diference indexu lomu u povrchu ve směru horizontálním, zasahuje proužek z okolního prostředí, kde jsou diference teploty ve všech směrech nulové, až k povrchu. Na obrázku vpravo jsou svazky posunuty vertikálně, což značí, že interferenční proužky jsou přibližně místa stejných diferencí indexu lomu ve směru vertikálním. V tomto případě vidíme, že interferenční proužek z okolního prostředí zasahuje až k povrchu v místě horizontální osy válce, což značí, že zde jsou až k povrchu diference indexu lomu a tím i diference teplot ve směru vertikálním nulové. Asymetrie teplotního pole je způsobena částečně držákem válce na levé straně, ale především mírným parazitním prouděním v laboratoři z pravé strany.

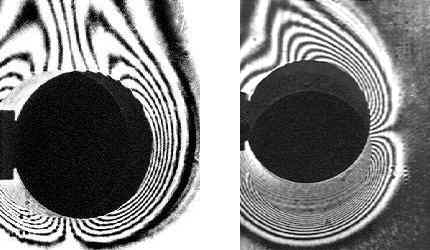

Obr. 13-17 Interferogramy teplotního pole v okolí vyhřívaného horizontálního válce při přirozené konvekci ve vzduchu, získané pomocí Shearing interferometru, vlevo jsou svazky posunuté navzájem horizontálně, vpravo jsou svazky posunuté navzájem vertikálně – Pavelek [6-12]
Typické interferogramy teplotního pole v okolí vyhřívané vertikální desky při laminární přirozené konvekci ve vzduchu, získané pomocí Shearing interferometru, jsou uvedeny na obr. 13-18. Deska o teplotě 77 °C a délce ve směru šíření paprsků 200 mm je umístěna v relativně klidném prostředí o teplotě 27 °C. Také na těchto obrázcích je patrný zdvojený obraz desky, ze kterého lze usuzovat na vzájemné posunutí interferujících svazků. Na obrázku vlevo, kde je zobrazena spodní hrana desky, jsou svazky posunuty horizontálně, což značí, že interferenční proužky jsou přibližně místa stejných diferencí indexu lomu ve směru horizontálním. V případě, že toto posunutí by bylo větší, než je tloušťka tepelné mezní vrstvy (u obr. 13-18 to však neplatí), představovaly by interferenční proužky na svislé stěně izotermy, stejně jako na interferogramech pořízených Machovým – Zehnderovým interferometrem. Na obrázku vpravo, kde je zobrazena horní hrana desky, jsou svazky posunuty vertikálně, což značí, že interferenční proužky jsou přibližně místa stejných diferencí indexu lomu ve směru vertikálním či za konstantního tlaku i diferencí teplot ve směru vertikálním.

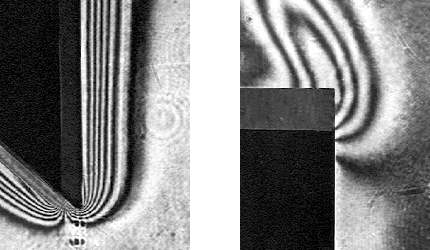

Obr. 13-18 Interferogramy teplotního pole v okolí vyhřívané vertikální desky při přirozené konvekci ve vzduchu, získané pomocí Shearing interferometru, vlevo je situace u spodní hrany desky a svazky jsou posunuté navzájem horizontálně, vpravo je situace u horní hrany desky a svazky jsou posunuté navzájem vertikálně – Pavelek [6-12]
