Vizualizaci proudění pomocí mlhy lze s výhodou uplatnit při výzkumu účinnosti lokálního odsávání pomocí zesíleného vzduchotechnického odtahu REEXS (Reinforced Exhaust System). Jedná se o odsávací zařízení (viz obraz 1), které kruhovou odsávací vyústkou odsává škodliviny (ve směru horizontálním), přičemž účinek odsávání je zesílen přívodem vzduchu štěrbinou v přírubě vyústky, tvořícím vertikální stěnu (na obraze 1 zviditelněna mlhou).

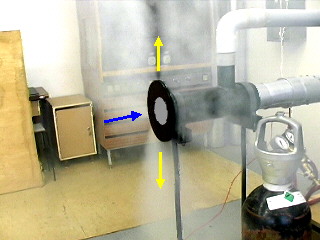

Obraz 1 Zviditelnění přiváděného vzduchu u lokálního odsávání REEXS
Účinnost odsávacího zařízení REEXS lze kvalitativně posoudit z následujících dvou obrazů. Na obrazu 2 lze sledovat odsávání mlhy klasickým způsobem (jen odsávání kruhovým otvorem bez přívodu vzduchu) a na obrazu 3 je mlha odsávána s využitím přívodu vzduchu (s využitím zesíleného odsávání REEXS). Je zřejmé, že zesílené odsávání je daleko účinnější a má větší dosah. Uvedené vizualizační experimenty sloužily k nastavení vhodných parametrů pro kvantitativní výzkum účinnosti zařízení REEXS s využitím metody stopového plynu (generování CO2, SF6, N2O apod. do prostoru a měření jejich koncentrace v odsávaném vzduchu) a pro validaci počítačového modelování daného problému.

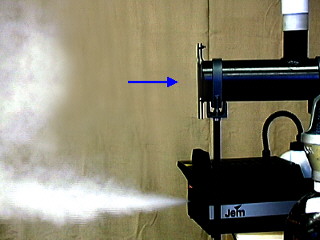

Obraz 2 Zviditelnění lokálního odsávání mlhy kruhovým otvorem

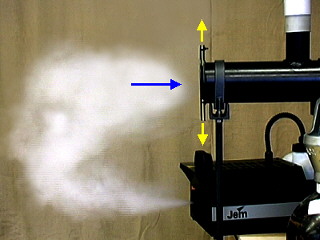

Obraz 3 Zviditelnění lokálního odsávání mlhy zařízením REEXS
Další příklady

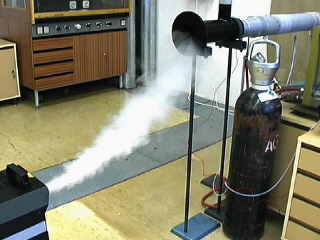

Obraz 4: Zviditelnění lokálního odsávání mlhy generované před sacím nástavcem odsávacího zařízení REEXS.
Video 1: Videozáznam lokálního odsávání mlhy generované před sacím nástavcem s kruhovým otvorem.
Video 2: Videozáznam lokálního odsávání mlhy generované před sacím nástavcem odsávacího zařízení REEXS.
Video 3: Videozáznam lokálního odsávání mlhy generované pod sacím nástavcem s kruhovým otvorem.
Video 4: Videozáznam lokálního odsávání mlhy generované pod sacím nástavcem odsávacího zařízení REEXS.

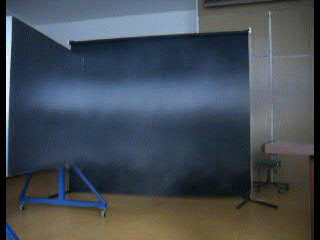

Video 5: Zviditelnění příčného proudu generovaného na pracovišti vyvíjenou velkoplošnou vyústkou pro výzkum odsávání s příčným prouděním. Autoři: Doktorand Ing. Karel Krajča a diplomant Tomáš Šípek [6-12].
Pozn.: Výzkum byl prováděn na Odboru termomechaniky a techniky prostředí [6-12] v rámci projektu COST G3-50 Investigation of reinforced exhaust system. Řešitelé: E. Janotková, M. Pavelek a kol. Na vizualizačních experimentech spolupracoval doktorand Ing. Stanislav Patočka.
