Zviditelnění proudění mlhou může často přispět i k řešení problémů tepelné pohody. Např. ve sklářských provozech je v okolí výrobních linek značná tepelná zátěž pracovníků, kterou však lze jen obtížně snížit, jelikož intenzívní ochlazování v tomto prostoru může narušit technologii výroby. Zmenšení tepelné zátěže je možné dosáhnout např. pomocí vzduchové sprchy, která by ofukovala pracovníka u výrobní linky a neovlivňovala by přitom technologii.

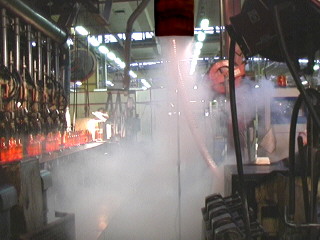

Obraz 1 Proudění v okolí linky na výrobu lahví bez použití vzduchové sprchy
Na obrazu 1 je zviditelněn stav proudění v okolí linky na výrobu lahví bez použití vzduchové sprchy, a to pomocí mlhy. Na obrazech 2 a 3 je pak zviditelněno proudění v okolí výrobní linky při použití horní a spodní vzduchové sprchy. Z obrazu 1 je zřejmé, že i bez vzduchové sprchy dochází k mírnému proudění vzduchu směrem k lahvím, přičemž toto proudění nemá vliv na kvalitu výroby. Z dalších dvou obrazů pak plyne, že umístění vzduchové sprchy shora je výhodnější, jelikož méně ovlivňuje výrobní linku. Navíc se měřením prokázalo, že horní vzduchová sprcha vytváří příznivější tepelné podmínky na pracovišti než spodní sprcha, u které dochází k nadměrnému ochlazování u podlahy, kde není výrazná tepelná zátěž.

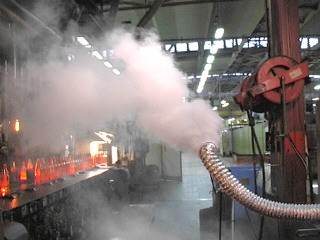

Obraz 2 Proudění v okolí linky na výrobu lahví s použitím horní vzduchové sprchy

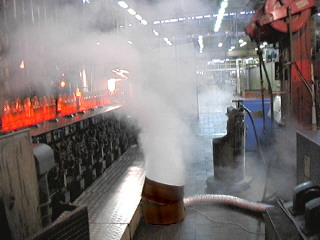

Obraz 3 Proudění v okolí linky na výrobu lahví s použitím spodní vzduchové sprchy
Další příklady

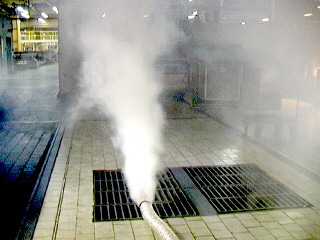

Obraz 4: Zviditelnění proudění ve sklárnách nad podlahovým roštem mezi dvěma výrobními linkami.
Video 1: Videozáznam proudění ve sklárnách nad podlahovým roštem mezi dvěma výrobními linkami.
Video 2: Videozáznam proudění v okolí linky na výrobu lahví.
Video 3: Videozáznam proudění v okolí linky na výrobu lahví s použitím horní vzduchové sprchy.
Video 4: Videozáznam proudění v okolí linky na výrobu lahví s použitím spodní vzduchové sprchy.
Pozn.: Výzkum byl prováděn na Odboru termomechaniky a techniky prostředí [6-12] v rámci projektu COST G3-20 Investigation of temperature fields in industrial buildings with various manners of ventilation and heating. Řešitelé: M. Pavelek, E. Janotková a kol. Na vizualizačních experimentech spolupracoval také doktorand Ing. Stanislav Patočka.
