Pomocí Machova – Zehnderova interferometru s laserovým zdrojem a zorným polem 200 mm, viz obr. 13-6 v kap. 13.4, byla zviditelňována teplotní pole volných neizotermních proudů ze vzduchotechnických vyústek
Při přívodu teplejšího nebo chladnějšího vzduchu do místnosti se vytváří neizotermní proud. Stupeň neizotermičnosti proudu závisí na poměru vztlakových a setrvačných sil působících na částice vzduchu. Nejvýraznějším účinkem vztlakových sil je vertikální ohyb proudu.

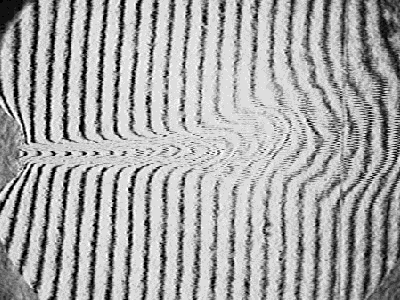

Na obraze 1 jsou příklady interferogramů teplotních polí neizotermních proudů ze štěrbinové vyústky. Měření byla prováděna při seřízení interferometru na konečnou šířku interferenčních proužků v referenční oblasti s osnovou proužků kolmou na směr proudění. Vzduch vytékající z vyústky je teplý a vlivem vztlakových sil dochází k zakřivení osy proudu směrem vzhůru. Z interferogramů jsou patrné hranice proudu, délka krajní oblasti, úhel rozšíření proudu a zakřivení osy proudu. Interferometrická vizualizace volných neizotermních proudů také ukazuje, že proudy jsou nestabilní. Je to zřejmé z videozáznamu neizotermního vzduchového proudu ze štěrbinové vyústky s poměrem stran 37:1, který je ve formátu *.gif uvedený v přiloženém souboru video 1.

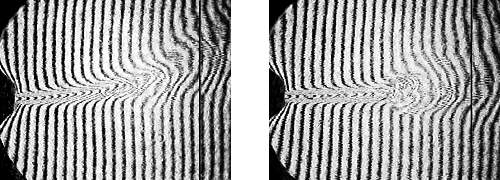

Obraz 1 Interferogramy volných neizotermních proudů ze štěrbinové vyústky s poměrem stran 37:1
Pozn.: Výzkum byl prováděn na Odboru termomechaniky a techniky prostředí [6-12] v rámci projektu COST G3-20 Investigation of temperature fields in industrial buildings with various manners of ventilation and heating. Řešitelé: M. Pavelek, E. Janotková a kol. Na vizualizačních experimentech spolupracoval doktorand Ing. Pavel Charvát.
