13.9  HOLOGRAFICKÝ DVOUVLNOVÝ INTERFEROMETR

Mnohé problémy vyžadují zkoumat objekty, jejichž index lomu je funkcí několika veličin současně. Existují objekty (kap. 13.13 a kap. 18.9), kde změna indexu lomu dn (totální diferenciál) je dána změnou hustoty prostředí dr a změnou koncentrace látky v prostředí dx dle vztahu

v němž x je molární zlomek. Takové transparentní objekty se dají vyšetřovat pomocí dvouvlnové interferometrie, jelikož index lomu je také funkcí vlnové délky. Vzhledem k nutnosti dosažení co největší přesnosti měření, lze používat pouze dvouvlnové interferometry s holografickým záznamem, které potlačují interferenci od nedokonalých optických prvků.

Pozn.:  Je-li v transparentní nehomogenitě více látek, je možné teoreticky používat pro jejich identifikaci vícevlnovou interferometrii, ale praktické vyhodnocování bývá zatíženo značnou chybou. Rovněž je třeba upozornit, že pomocí vícevlnové interferometrie nelze vyšetřovat obecné rozložení teplot a tlaků současně, jelikož index lomu je závislý na hustotě, která se mění s teplotou a tlakem.

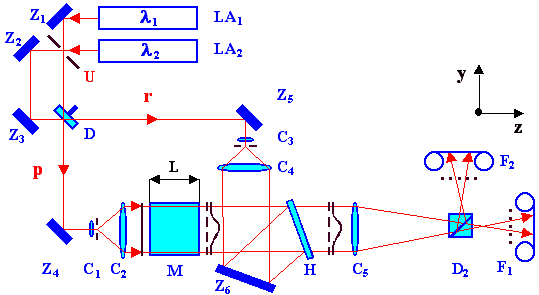

Obr. 13-11 Schéma holografického dvouvlnového interferometru (LA lasery, l vlnové délky, Z zrcadla, U uzávěrka, D děliče, C čočky, H fotografická deska, F fotoaparáty s barevnými filtry, M měřicí prostor o délce L, p předmětové svazky, r referenční svazky)

Schéma holografického dvouvlnového interferometru pracujícího v reálném čase, sestaveného Pankninem [3-12] v roce 1977, je na obr. 13-11. Interferometr je určen pro výzkum dvojrozměrných a rotačně symetrických transparentních objektů. Světelné svazky z laserů LA₁ a LA₂ o vlnových délkách l₁ a l₂ se po průchodu systémem zrcadel Z₁ až Z₃ a společnou uzávěrkou U rozdělí na děliči D na předmětový svazek p a holografický referenční svazek r. Další uspořádání sestavy je obdobné, jako u holografického Machova – Zehnderova interferometru z kap. 13.7. Rozdíl je však v záznamu interferogramů, který se provádí současně pomocí dvou fotoaparátů F₁ a F₂ s filtry, propouštějícími buď vlnovou délku l₁, nebo l₂. Rozdělení svazku za zobrazovací čočkou se v sestavě provádí pomocí děliče D₂.
