Zviditelnění tvaru proudů ze vzduchotechnických vyústek umožní efektivní určování tzv. konstant vyústek [3-4], viz příloha P19. Nejrozšířenějším a také nejjednodušším je zviditelnění tvaru proudů pomocí kouře či mlhy, viz kap. 3.2 . U této metody můžeme mít sice libovolně veliké zorné pole, ale hranice proudu jsou vzhledem k promíchávání vzduchu na okrajích proudu málo zřetelné.
V uvedeném případě se nabízí aplikace postupu úprav obrazu tak, jak je to znázorněno na níže uvedených Obrazech 1 až 6 [4-14]. K původnímu obrazu proudu získanému zde kouřovou metodou (Obraz 1) je nejdříve přičten obraz šedého klínu (Obraz 2) a na složený obraz (Obraz 3), dle kap. 15.7, je aplikována funkce interferogram, dle kap. 15.4. Výsledným obrazem je tzv. "falešný" interferogram (Obraz 6), vypadající jako interferogram při seřízení interferometru na konečnou šířku proužků v referenční oblasti, viz kap. 13.1 a kap. 13.11. Zde se jedná o vertikální osnovu proužků, jelikož šedý klín má změnu intenzity ve směru horizontálním. Z výsledného obrazu (Obraz 6) lze lépe vyhodnocovat hranice proudu než z původního obrazu (Obraz 1), jelikož intenzita obrazových bodů v původním obraze je obvykle vnímána různými subjekty různě a může být i různě upravena funkci kontrast a jas (kap. 15.4). Uvedené zpracování vizualizačního záznamu (videosekvence), bylo provedeno pomocí software Interfer-Visual (kap. 16.9).
|

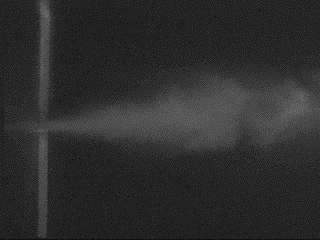

Obraz 1 Původní obraz vzduchového proudu zviditelněný do vzdálenosti 2,5 m od ústí vyústky |

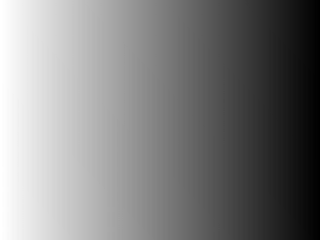

Obraz 2 Obraz šedého klínu |

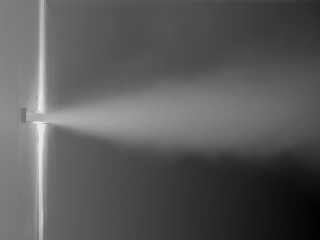

Obraz 3 Obraz po složení původního obrazu a šedého klínu |
|

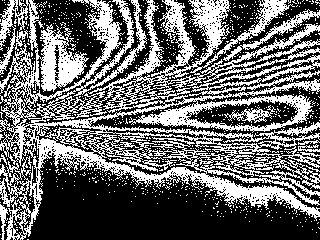

Obraz 4 Původní obraz po aplikaci funkce interferogram |

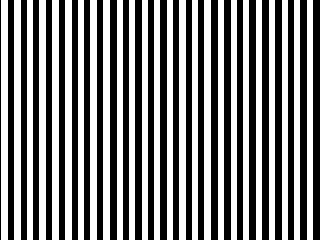

Obraz 5 Obraz šedého klínu po aplikaci funkce interferogram |

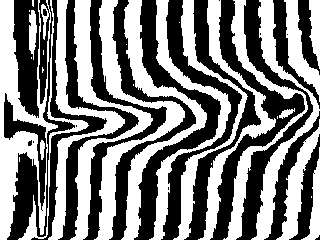

Obraz 6 Výsledný obraz po složení původního obrazu a šedého klínu a aplikaci funkce interferogram |
Při aplikaci kouřové metody lze hranice proudů nalézt také tak, že hranici vedeme v místě, kde intenzita obrazových bodů dosáhne zvolené hodnoty (vhodné pro hustý kouř - pro hranice s vysokým obsahem kouře), nebo lépe dle grafické konstrukce uvedené na obraze 7 (vhodné pro hranice s nízkým obsahem kouře) [4-14].

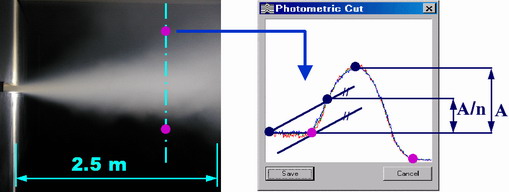

Obraz 7 Určení hranice proudu v místě, kde kouř začíná měnit intenzitu obrazových bodů relativně vůči okolí [4-14]
