Pro efektivní vyhodnocování interferogramů a různých jiných vizualizačních záznamů lze použít software Interfer-Visual [4-11], [4-12], [4-13], [4-14], [6-12], jehož starší verze byly označovány pouze jako Interfer. Software umožňuje úpravu kvality obrazů a úpravy obrazů pro presentaci výsledků měření, ale především obsahuje funkce pro určování poloh a průběhů interferenčních proužků, přičemž novější verze mají i řadu dalších funkcí využitelných k vyhodnocování jiných vizualizačních experimentů.
Původní verze software Interfer 1.1 až 1.4 pracují pod operačním systémem DOS a slouží k přesnému a efektivnímu vyhodnocování konkrétních typů interferogramů. Software Interfer 2.0 (na kterém spolupracoval student Masarykovy univerzity Tomáš Pavelek) pracuje rovněž pod operačním systémem DOS, ale jedná se o obecně pojatý systém umožňující vyhodnocování různých typů interferogramů. Software Interfer 3.0 (samostatně rozvíjený diplomantem Tomášem Pavelkem) je určen pro operační systém Windows, umožňuje pracovat i s několika libovolně velkými obrazovými soubory, obsahuje všechny funkce předchozích verzí a je vybaven řadou nových funkcí. Další verze software (na kterých spolupracovali diplomanti Ivo Šišák a Leo Pavlásek) jsou označovány již jako Interfer-Visual, jelikož umožní vyhodnocovat i jiné vizualizační záznamy (např. při vizualizaci proudění kouřem lze vyhodnocovat hranice proudů) a mohou pracovat i s videosekvencemi, viz obrázek v kap. 15.2. Stručný popis software Interfer 3.01 je uveden v dalším textu, obsáhlejší manuál software Interfer 3.0 lze nalézt v přiloženém souboru dokument 1.
SOFTWARE INTERFER 3.01
Pracovní formulář software Interfer verze 3.01 je uveden na obr. 16-12. V horní části pracovního formuláře je hlavní dialogové menu. Pod tímto menu se nachází lišta, ve které bývají ovládací prvky pro nastavování parametrů aktuálních funkcí. Důležitý je stále aktivní informační řádek, kde nalezneme informace o pozici aktuálního bodu v obraze vzhledem k zavedenému počátku souřadného systému (v obrazových bodech a v mm), o vzdálenosti aktuálního bodu od počátku, o úhlu polohového vektoru aktuálního bodu a informace o barvě aktuálního bodu. Největší prostor je vyhrazen pro okna s vyhodnocovanými obrazy. V dolní části pracovního formuláře se pak nachází stavový řádek s pokyny pro právě prováděný příkaz či s pokyny o průběhu zvolené funkce.

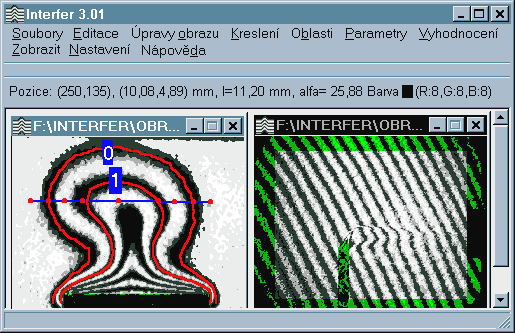

Obr. 16-12 Software Interfer verze 3.01
Hlavní menu software Interfer 3.01 obsahuje následující položky vedlejších menu, ve kterých je obsažena řada různých dalších funkcí a procedur.
Soubory
Vedlejší menu Soubory obsahuje funkce pro práci s obrazovými soubory různých typů a také s datovými soubory, přiřazenými automaticky či uživatelsky k vyhodnocovaným obrazům. Datové soubory jsou čitelné jako textové soubory v různých editorech a programech pro případné další zpracování vyhodnocených obrazových dat a jejich názvy se obvykle shodují s názvy souborů obrazů, ale mají jinou příponou. V menu soubory jsou funkce Nový (pro vytvoření souboru), Otevřít (pro otevření souboru), Uložit (pro uložení souboru) a Uložit jako (pro uložení souboru pod jiným jménem). Dále jsou zde položky Otevřít s výběrem a Uložit s výběrem pro otevření či uložení obrazového souboru s možností výběru otevíraných či ukládaných dat k danému obrazu. Také zde nalezneme funkce Import dat, Export dat, Konec programu a výpis naposledy otevřených souborů.
Editace
V tomto vedlejším menu jsou funkce Zpět (umožňující návrat při chybném provedení procedur), Kopírovat, Vložit a Vložit jako nový dokument (pro možnost přenosu obrazu mezi různými programy). Také je zde umístěna funkce Lupa pro zvětšování a zmenšování obrazu.
Úpravy obrazů
Funkce pro úpravu kvality obrazů (viz také kap. 15) jsou především ve vedlejším menu Úpravy obrazů. Nalezneme zde další menu Změna geometrie s funkcemi Otočení (o ± 90°, 180°, dle x, dle y, o libovolný úhel a dle úsečky horizontálně či vertikálně), Oříznutí a Změna měřítka. Dále je zde menu Celkové úpravy s funkcemi Filtrace (průměr x, y, xy, Gaussův op. 1 a 2, Laplaceův op. 4 a 8, Sobelův op., nelineární filtry Minimum, Medián a Maximum a Vlastní filtr), s funkcí Kontrast a jas, Gaussovský kontrast a jas, Prahování, Histogram, Ekvalizace histogramu, Negativ, Stupně šedi (převedení na černobílý obraz), Složení obrazů a s funkcí Interferogram (prahování s více prahy). Ve vedlejším menu Úpravy obrazů je také menu Lokální úpravy s funkcemi Retušování, Razítkování, Vyplnění oblasti stejné barvy, Vyplnění objektu a záměna barev v obraze.
Kreslení
Vedlejší menu Kreslení obsahuje funkce Úsečka, Obdélník, Kružnice, Polygon, Hvězdice (viz kap. 15.10) a dále je zde funkce Text určená pro vpisování textů do obrazů.
Oblasti
Zvláštní pozornost je věnována problematice definování a zobrazování dočasných oblastí v obraze (viz také kap. 15.3). Ve vedlejším menu Oblasti lze definovat vnitřní či vnější Obdélníkové, Kruhové a Polygonální oblasti, které lze pomocí funkce Zobrazení oblastí dočasně vypínat, zapínat a rušit. Aktivní oblasti jsou vyznačeny průhlednými barvami. Oblasti je možné přenášet pomocí hlavních datových souborů *.DAT do jiných obrazů stejné velikosti, čímž je usnadněno zpracovávání obrazů celých sérií obdobných měření.
Parametry
Velmi důležité funkce pro zpracování vizualizačních experimentů nalezneme ve vedlejším menu Parametry. Je zde možnost přidávat či rušit uživatelem definované parametry k aktuálnímu obrazu, a to pomocí funkce Editace parametrů. Dále zde nalezneme funkce pro předdefinované parametry Počátek souřadnic, Měřítko x a Měřítko y, které jsou obvykle potřebné k vyhodnocování libovolných vizualizačních experimentů. Pokud byly do seznamu parametrů přidány uživatelem definované parametry, nalezneme je rovněž ve výpisu funkcí parametry. Definice zadaných parametrů a jejich číselné hodnoty jsou automaticky ukládány v hlavním datovém souboru *.DAT, jehož název bývá stejný s názvem obrazu.
Vyhodnocení
Nejdůležitější funkce pro vyhodnocování interferogramů, ale i jiných vizualizačních záznamů, lze nalézt ve vedlejším menu Vyhodnocení. Je zde především funkce Nalezení středů proužků (viz kap. 16.5), která po označení interferenčního proužku generuje automaticky středem proužku lomenou čáru a přiřadí ji číslo. Dále je zde funkce Automatické nalezení středů proužků (viz kap. 16.5), která generuje automaticky lomené čáry středů všech proužků v celém obraze. Kvalitu vyhodnocení lze ověřit funkcí Kvalita lomených čar středů proužků. Velmi důležitá je také funkce Vyhodnocení řezu, která vyhodnotí rozložení interferenčních proužků (viz kap. 16.3) v řezu daném lomenou čarou nebo v řezech hvězdice (vhodné pro polární souřadnice). Užitečná je také funkce Lomená čára umožňující interaktivně generovat v obraze lomenou čáru, kterou lze kdykoliv později upravovat. Tato lomená čára slouží k ohraničení objektů v obraze, které není možné jednoduše určovat automaticky. Data všech výše uvedených vyhodnocených lomených čar jsou ukládána v posloupnosti, jak byla generována (včetně pořadových čísel) do datového souboru *.DAT.

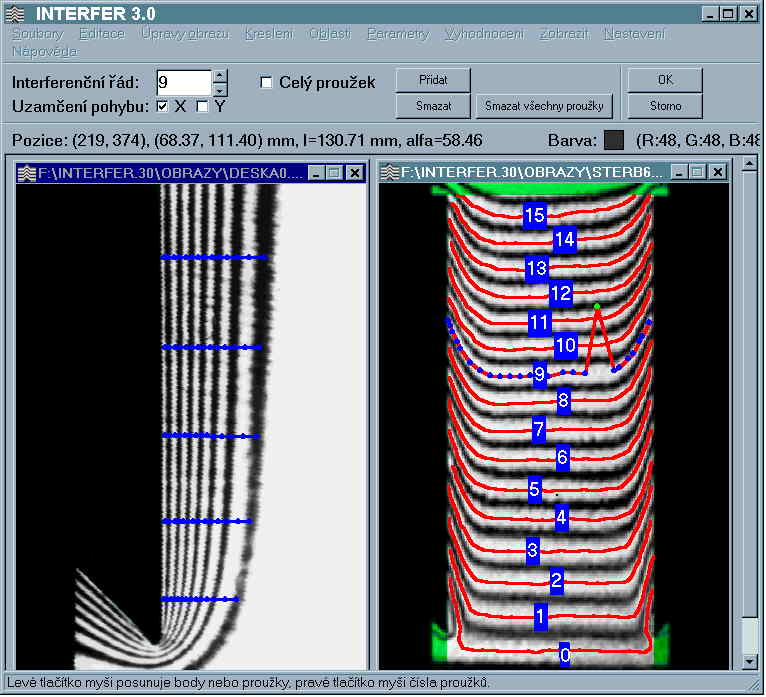

Ve vedlejším menu Vyhodnocení nalezneme také dvě editační funkce. Jedná se především o funkci Editace proužků (viz přiložený soubor obraz 1), která umožní editovat všechny výše uvedené lomené čáry, včetně jejich pořadových čísel či interferenčních řádů. Dále je zde funkce Přeskupení proužků, která umožní měnit libovolně pořadí interferenčních proužků, vyhodnocených řezů s polohami interferenčních proužků a interaktivně určených lomených čar v datovém souboru *.DAT.
Pro možnost aplikace software Interfer verze 3.01 na vyhodnocování obrazů různých jiných vizualizačních experimentů jsou ve vedlejším menu Vyhodnocení také další dvě vyhodnocovací funkce, a to funkce Fotometrický řez a funkce Dimenzování. Funkce Fotometrický řez umožní po interaktivním definování lomené čáry uložit do jednotlivých řádků datového souboru *.FOT data o počátku souřadného systému a data o jednotlivých bodech na definované lomené čáře (viz data v informačním řádku). Funkce Dimenzování umožní po interaktivním definování posloupnosti bodů uložit do jednotlivých řádků datového souboru *.DIM data o počátku souřadného systému a data o definovaných bodech (viz data v informačním řádku). Funkce Dimenzování je velmi vhodná pro přenesení informací o významných bodech z libovolných obrazů do jednoduchého datového souboru pro případné další zpracování obrazových informací.
Zobrazení
Vedlejší menu Zobrazení obsahuje funkci Proužky, která umožňuje zobrazit či nezobrazit průběhy vyhodnocených interferenčních proužků, dále je zde funkce Interferenční řády, která umožňuje zobrazit nebo nezobrazit čísla proužků či interferenčních řádů a funkce Osy, která umožňuje zobrazit nebo nezobrazit osy zavedeného souřadného systému. V tomto vedlejším menu je také funkce Informace o obraze, která informuje o názvu obrazu, velikosti obrazu a hloubce barev.
Nastavení
Ve vedlejším menu Nastavení je funkce Nastavení programu umožňující měnit barvy, tloušťky čar velikosti písma v programu a také některé parametry hlavního datového souboru. Dále je zde funkce Algoritmus pro vyhodnocování umožňující volit čtyři algoritmy a jejich parametry.
Nápověda
V posledním vedlejším menu Nápověda nalezneme funkci Nápověda k programu a funkci O programu zobrazující úvodní panel programu.
